| Quantidade: | |
|---|---|
CW-15 / 4-30
佰联
8414804090

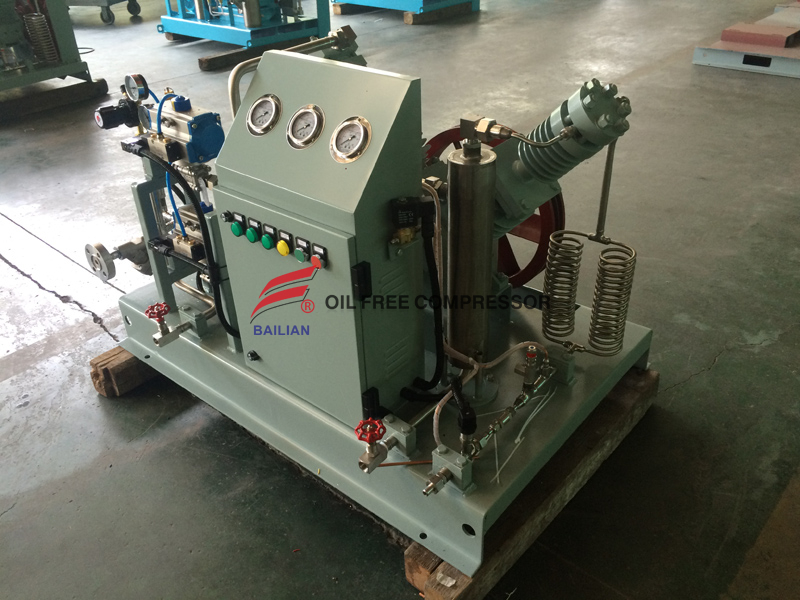

CW-15 / 4-30refere-se a um compressor para pressurizar gás dióxido de carbono e obter transporte. Usado principalmente,
1. Reciclagem de gás volatilizado em gelo seco da planta de CO2, reciclagem de CO2 da fábrica,
2. Processos de extração industrial e farmacêutica usando as propriedades líquidas do CO2
3. O compressor de dióxido de carbono em larga escala é usado principalmente em equipamentos de síntese de uréia
Ao projetar e usar um compressor industrial de propulsão de CO2 úmido em dois estágios, deve-se observar que: (1) a temperatura crítica do dióxido de carbono é alta e pode ser liquefeita a 31,3 ° C e 7,14 MPa. Quando usada no inverno, a temperatura de resfriamento entre os estágios não deve ser muito baixa; (2) quando o dióxido de carbono está abaixo de 60 MPa, é benéfico para o gás. (3) Devido à densidade relativa relativamente alta do gás dióxido de carbono, não é apropriado usar uma velocidade média excessivamente grande do pistão; caso contrário, a resistência da válvula de gás é alta; (4) o gás dióxido de carbono contém uma pequena quantidade de água, que é altamente corrosiva; portanto, a válvula de gás, os refrigeradores e os tanques-tampão devem ser feitos de aço inoxidável.
aqui estão os dados técnicos do compressor de CO2 de extração supercrítica de dois estágios
S / N | UNID | DADOS TÉCNICOS | |
1 | Meio de trabalho | CO2 | |
2 | modelo | CW-15 / 4-30 | |
3 | Estrutura | alternativo sem óleo, 2 cilindros | |
4 | Estágio de pressão | 2 | |
5 | Capacidade nominal(padrão) Nm3/ h | 15Nm3 / hora (@ sucção 4bar) | |
6 | Pressão de entrada nominalMPa (G) | 0.4 | |
7 | Pressão de saída nominalMPa (G) | 3.0 | |
8 | Temperatura de entrada℃ | 535 | |
9 | Temperatura de saída℃ | ≤55 | |
10 | Transmitir temperatura do gás℃ | ≤55 | |
11 | Velocidade do eixor / min | 620※ | |
12 | Maneira refrigerando | Arrefecimento a ar | |
13 | Lubrifique a maneira | Eixo e biela | |
Cilindro | Lubrifique sem óleo | ||
Poder do eixo | ≤2 kw | ||
14 | Potência do motorKw | 3KW380V 50Hz Trifásico※ | |
15 | Transmitir maneira | Cinto de segurança | |
16 | Maneira de instalação | Porão simples | |
17 | Peças de controle automático | Sobrecarga, pare automático | |
18 | Dimensão externa eu×W×Hmilímetros | 1000×750×1000 ※ | |
19 | Entrada e saídamilímetros | DN15 / DN15 | |
20 | PesoKg | 550※ | |
21 | Voltagem | 380v / 50hz / trifásico | |
Tubo de gás | Aço inoxidável | ||
Anel de pistão, anel guia | Preenchido com politetrafluoretileno | ||
válvula | Aço inoxidável | ||
1. Os parâmetros acima são apenas para referência e estão sujeitos à cotação técnica final
2. Mais deslocamento, maior pressão de enchimento, consulte-nos
Observe que, se você tiver uma consulta sobre o compressor, informe-nos a seguir as informações quando enviar a consulta:
* Meio de trabalho do compressor:
Se um único gás, quanta pureza? se gás misto, qual o conteúdo de gás aceso?
* Pressão de sucção (pressão manométrica): barg
* Pressão de escape (pressão manométrica): barg
* Vazão por hora do compressor: (Nm3 / h):
Temperatura de sucção do gás do compressor?
Horas de trabalho do compressor por dia: horas
Altitude do local de trabalho do compressor: m
Temperatura ambiente ℃:
Tem água de resfriamento no local ou não?
Tensão e frequência para trifásico:
Não tem vapor de água ou H2s no gás?
Pedido de compressor？
