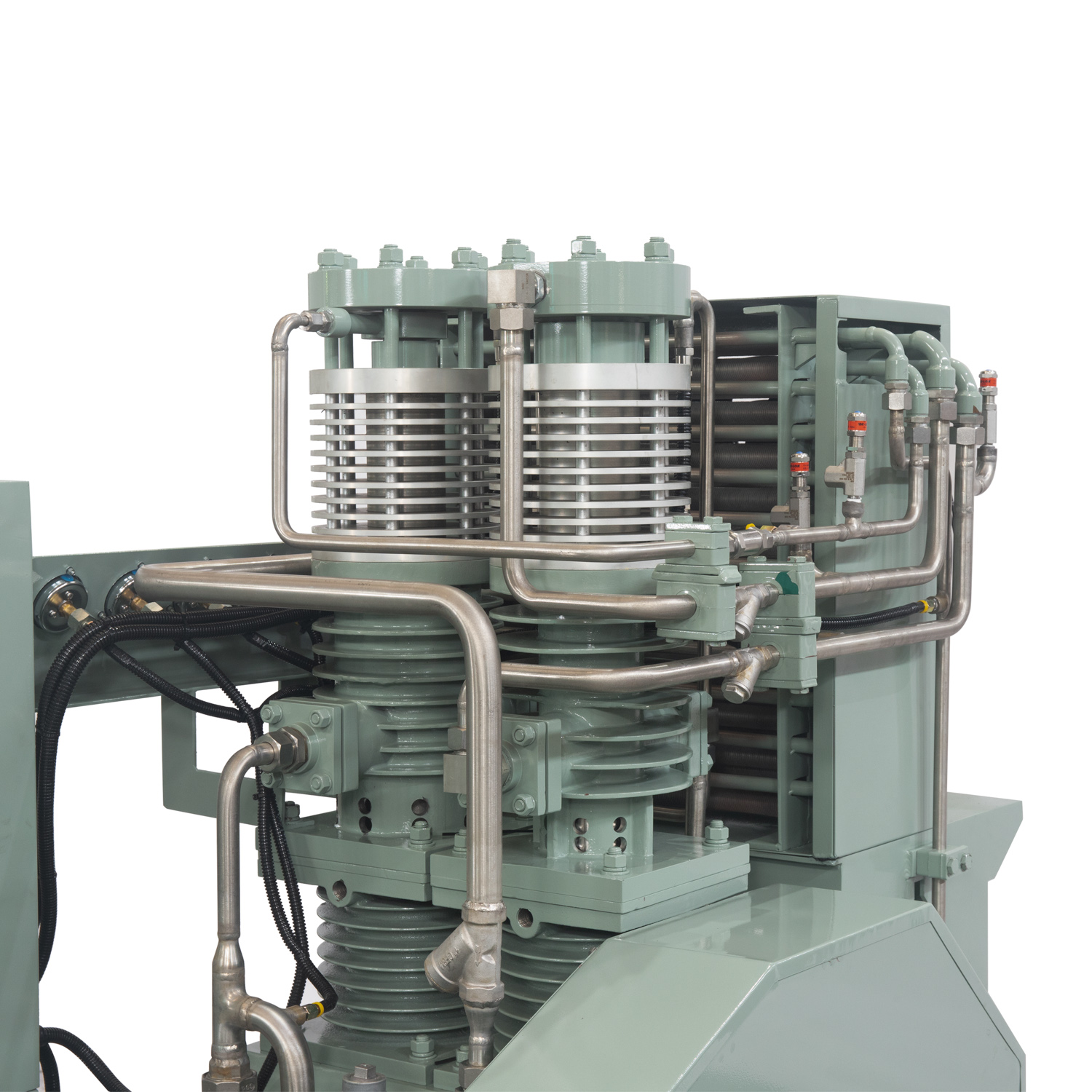

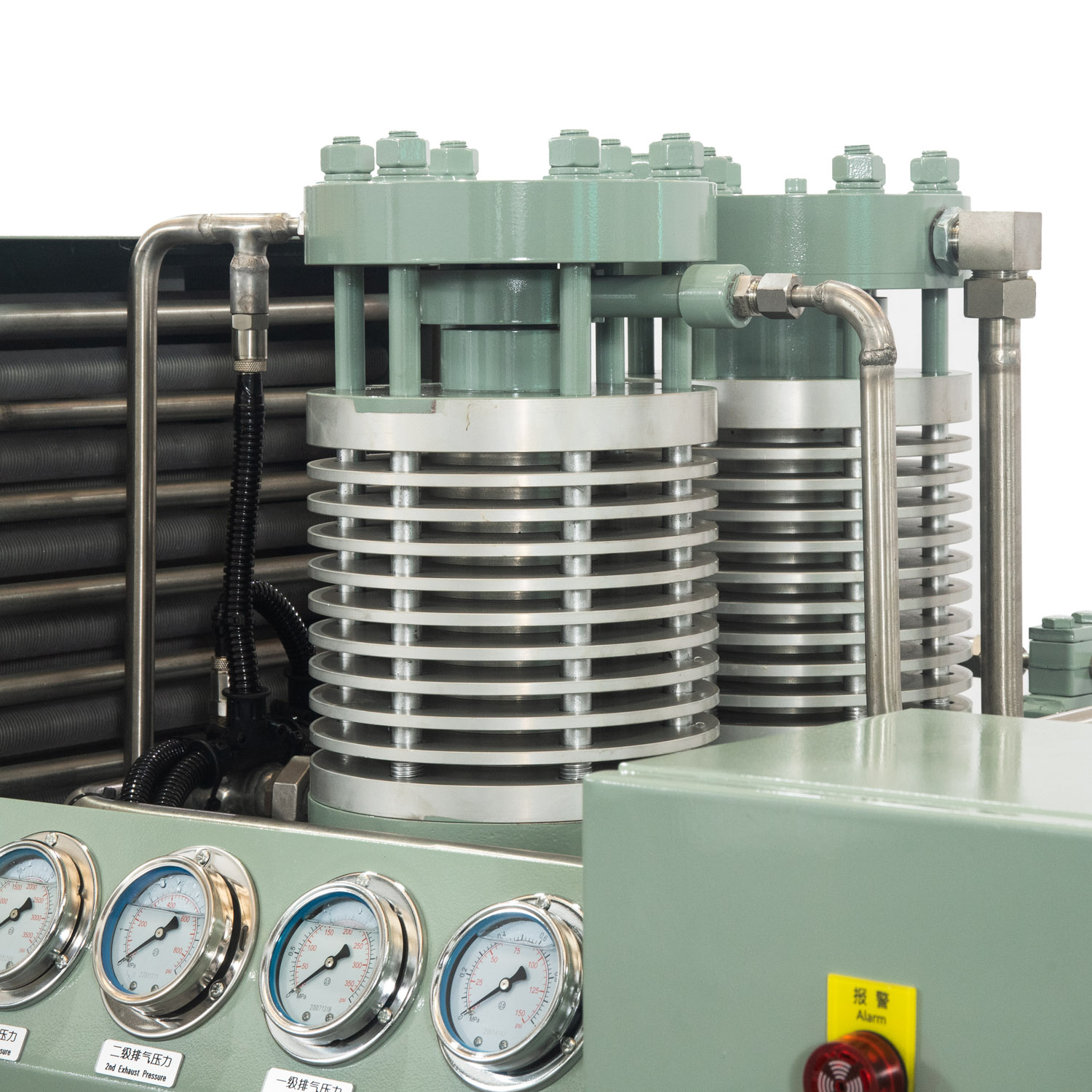

GZWY-480/4-400
BAILIAN
DADOS TÉCNICOS | |||||
Médio | N2 | Quantidade | 1 | ||
Pressão de entrada MPA （G) | 0.4 | Temperatura de entrada ℃ | 0 ～ 35 | ||
Pressão de descarga MPA （G) | 40.0 | Temperatura de descarga（Após o resfriamento） ℃ | ≤55 | ||
Quociente de vazão Nm3/h | 480 （enquanto pressão de entrada = 0,4MPa) | Golpe de pistão milímetros | 180 | ||
Modelo | GZWY-480/4-400 | Estágios de compressão | 4 | ||
SEstilo trrutural | Tipo montado em trenó vertical de pistão recíproco | Quantidade do cilindro | 4 | ||
Velocidade do eixo r/min | 330 ※ | Tensão V | 380V50Hz | ||
Modo de resfriamento | Resfriamento de ar | Fluxo de água de resfriamento º | ---- | ||
Haste poder KW | 120 | Velocidade principal do motor r/min | 330 ※ | ||
Motor | 132kW 380V 50Hz SF1.15 Motor de ímã permanente eficiente ※ | ||||
Dimensão milímetros | L3600 × W2200 × H2580 ※ | peso t | 7.5 ※ | ||
interface tamanho milímetros | Entrada dn65/descarga dn20 | ||||
Modo de condução | acoplamento | ||||
Material componente principal | quadro e deslize | ferro fundido | |||
Anéis de pistão, embalagem | Cheio de PTFE | ||||
Válvula de ar e revestimento de cilindros | Aço inoxidável | ||||
SCOPE de suprimento | Motor principal, motor, refrigerador, bomba de óleo, chassi montado em derrapagem, gabinete de partida, filtro de admissão, instrumento primário e componentes de controle, válvula de segurança, ferramentas especiais, flanges correspondentes de entrada e saída, documentos aleatórios, etc. | ||||
ANotas dditionais | 1. óleo lubrificante a ser fornecido pelo usuário (use óleo lubrificante de baixa temperatura quando a temperatura ambiente estiver abaixo de 5 ℃); 2. Os dados da coluna ※ é para referência do usuário e pode haver discrepâncias quando a máquina sai da fábrica. Configuração padrão: Motor （Luv-Electric ou Anhui Xuanlida ） Válvula de segurança （Zhejiang Wanneng) Válvula solenóide （Zhejiang Sanlixin） Gage de pressão （Nanjing Zhipu ou marca equivalente） Controlador de pressão/transmissor de pressão （Changzhou tianli） componentes elétricos （Zhengtai） Resistência térmica （Shanghai gekun） PLC （Siemens) Tela de toque （Kunluntongtai) | ||||
Prazo de entrega | 100 dias após a assinatura do contrato e o pagamento antecipado é recebido | ||||
