Por que escolher à prova de explosão?
Muitos locais de produção produzem substâncias inflamáveis, com cerca de dois terços das minas de carvão subterrâneas contendo substâncias explosivas. Na indústria química, mais de 80% das áreas de oficina de produção contêm substâncias explosivas. O oxigênio necessário para uma explosão é onipresente.
Os instrumentos elétricos amplamente utilizados no processo de produção, várias faíscas de atrito, faíscas de desgaste mecânico, faíscas eletrostáticas, altas temperaturas etc. são inevitáveis e atuam como fontes de ignição.
Portanto, em muitos locais industriais, quando a concentração de substâncias explosivas misturadas com oxigênio atinge o limite explosivo, se houver uma fonte de ignição, ocorrerá uma explosão. Portanto, é necessário adotar medidas à prova de explosão.
Interpretação do nível à prova de explosão
Formato de sinal de prova de explosão
Formato de sinal de prova de explosão | ||||
Marcação à prova de explosão | Forma estrutural à prova de explosão | Categoria de equipamento à prova de explosão | Grupo de Gas | Grupo de temperatura |
EX | D/p/i, etc | Ⅰ/ⅱ | ABC | T1 ~ T6 |
Por exemplo
Ex d ⅱ c t4
① ② ③ ④ ⑤
01 Ex representa a China e a marcação à prova de explosão da Comissão Eletrotécnica Internacional
02 Indica que diferentes tipos à prova de explosão são aplicáveis a diferentes locais perigosos. D representa o tipo à prova de explosão.
Não | Formulário de prova de explosão | Código | Padrão Nacional | Medidas de prova de explosão | Área aplicável |
Tipo de prova de explosão | d | GB3836.2 | Isolar a fonte de ignição existente | Zona1, Zona2 | |
2 | Aumento do tipo de segurança | e | GB3836.3 | Tente evitar a geração de fontes de ignição | Zona1, Zona2 |
3 | Tipo intrinsecamente seguro | I a | GB3836.4 | Limitando a energia das fontes de ignição | Zona0-2 |
Tipo intrinsecamente seguro | ib | GB3836.4 | Limitando a energia das fontes de ignição | Zona1, Zona2 | |
4 | Tipo pressurizado | p | GB3836.5 | Isolar substâncias perigosas de fontes de ignição | Zona1, Zona2 |
5 | Tipo cheio de óleo | o | GB3836.6 | Isolar substâncias perigosas de fontes de ignição | Zona1, Zona2 |
6 | Tipo cheio de areia | q | GB3836.7 | Isolar substâncias perigosas de fontes de ignição | Zona1, Zona2 |
7 | Tipo não poupador | n | GB3836.8 | Tente evitar a geração de fontes de ignição | Zona2 |
8 | Tipo encapsulado | m | GB3836.9 | Tente evitar a geração de fontes de ignição | Zona1, Zona2 |
9 | hermeticamente fechado | h | GB3836.10 | Tente evitar a geração de fontes de ignição | Zona1, Zona2 |
03 ⅰ— - Coal mina e equipamento elétrico subterrâneo
Ⅱ— - Equipamentos elétricos que não sejam minas de carvão e uso subterrâneo
04 Classificação de gases perigosos explosivos
De acordo com o mínimo possível de energia de faísca, os gases explosivos são classificados em quatro níveis de risco na China, Europa e a maioria dos países e regiões em todo o mundo, como mostrado na tabela abaixo:
Categoria de condição de trabalho | Classificação de gás | Gases representativos | Ignição mínima Spark Energy |
Sob a mina | Ⅰ | Metano | 0,280mj |
Fábrica fora da mina | Ⅱa | Etano | 0,180mj |
Ⅱb | Etileno | 0,060mj | |
Ⅱc | H2 | 0,019mj |
05 Classificação de grupos de temperatura do gás
De acordo com a maior temperatura da superfície do equipamento, ele é dividido em seis grupos: T1 a T6, como mostrado na figura a seguir:
Grupo de temperatura | Temperatura da superfície segura dos objetos | Gases explosivos comuns |
T1 | ≤450 ℃ | hidrogênio, acrilonitrila, etc. 46Types |
T2 | ≤300 ℃ | Acetileno etileno, etc. 47types |
T3 | ≤200 ℃ | Gasolina, Butyraldeído, etc. 36Types |
T4 | ≤135 ℃ | Acetaldeído, tetrafluoroetileno, etc. |
T5 | ≤100 ℃ | CS2 |
T6 | ≤85 ℃ | Nitrato de etila, nitrito de etila |
A marca à prova de explosão do instrumento: Ex (IA) ⅱC T6 significa:
Contente | Símbolo | Significado |
Declaração à prova de explosão | Ex | Atende a certos padrões à prova de explosão, como os padrões nacionais da China |
Tipo de prova de explosão | I a | Adotando o método de explosão de segurança intrínseca no nível da IA, ele pode ser instalado na zona 0 |
Categoria de gás | Ⅱc | Admitido por envolver gases explosivos da classe IIC |
Grupo de temperatura | T6 | A temperatura da superfície do instrumento não deve exceder 85 ℃ |
O significado de ex (IA) ⅱC:
Contente | Símbolo | Significado |
Declaração à prova de explosão | Está em conformidade com os padrões à prova de explosão europeus | |
Tipo de prova de explosão | Adotando o método de explosão de segurança intrínseca no nível da IA, ele pode ser instalado na zona 0 | |
Categoria de gás | Admitido por envolver gases explosivos da classe IIC |
Nota: Não há item de categoria de temperatura neste símbolo, indicando que o instrumento não entra em contato direto com gases explosivos
A composição e o significado dos sinais de proteção
Grau de proteção IP
O sistema de nível de proteção de IP (Proteção de Ingressos) foi redigido pela IEC (Comissão Internacional Eletrotécnica). Classifique os aparelhos elétricos de acordo com suas características de resistência à poeira e umidade.
01 Composição da identificação
O nível de proteção IP é composto por dois números. O primeiro número representa o nível de separação de poeira e prevenção de intrusão de objetos estranhos em aparelhos elétricos, enquanto o segundo número representa o grau de vedação de aparelhos elétricos contra a umidade e a intrusão de água. Quanto maior o número, maior o nível de proteção.
02 A categoria de proteção IP está marcada com dois números:

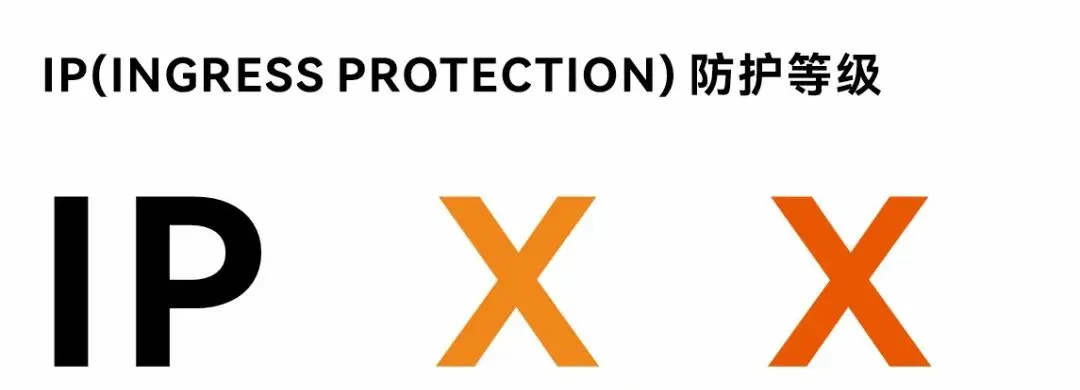

Por exemplo, uma categoria de proteção: IP XX
Marcando cartas
O primeiro número marcado
O segundo número marcado
O primeiro número de marcação de proteção de contato e níveis de proteção de objetos estrangeiros | ||
O primeiro número de marcação | Faixa de proteção | |
Nome | Observação | |
0 | Não proteção | - |
1 | Proteger contra objetos estrangeiros com um diâmetro de 50 mm e maior | Detector, com um diâmetro de esfera de 50 mm, não deve entrar completamente |
2 | Proteger contra objetos estrangeiros com um diâmetro de 12,5 mm e maior | Detector, com um diâmetro de esfera de 12,5 mm, não deve entrar completamente |
3 | Proteger contra objetos estrangeiros com um diâmetro de 2,5 mm e maior | Detector, com um diâmetro de esfera de 2,5 mm, não deve entrar completamente |
4 | Proteger contra objetos estrangeiros com um diâmetro de 1,0 mm e maior | Detector, com um diâmetro de esfera de 1,0 mm, não deve entrar completamente |
5 | Proteção de poeira | É impossível impedir completamente a entrada de poeira, mas a quantidade de entrada de poeira não deve exceder uma quantidade que causar danos ao dispositivo ou segurança |
6 | Vedação de poeira | Poeira não deve entrar na caixa a uma baixa pressão de 20 milibros |
O segundo número de marcação de nível de proteção | ||
O segundo número de marcação | Faixa de proteção | |
Nome | Observação | |
0 | Desprotegido | - |
1 | Proteção de gotículas de água | As gotículas de água em queda verticalmente não devem causar danos. |
2 | Quando a caixa estiver inclinada a 15 °, proteja contra gotículas de água | Quando a caixa é inclinada para qualquer lado em um ângulo de 15 °, as gotículas de água em queda verticalmente não devem causar danos |
3 | Quando a caixa estiver inclinada a 15 °, proteja contra gotículas de água | A água espirrada de ambos os lados da linha vertical em um ângulo de 60 ° não deve causar danos. |
4 | Spray de água protetora | O spray de água destinado à caixa de cada direção não deve causar danos |
5 | Jato de água protetora | O jato de água voltado para a caixa de cada direção não deve causar danos. |
6 | Proteção contra jato de água forte | O jato de água forte destinado à caixa de cada direção não deve causar danos. |
7 | Proteção contra imersão a curto prazo na água | Quando a caixa está imersa em água por um curto período de tempo sob pressão padrão, não deve haver água que possa causar efeitos nocivos |
8 | Proteção contra imersão a longo prazo na água | A caixa deve estar imersa na água por um longo tempo nas condições acordadas pelo fabricante e pelo usuário, e não deve haver água que possa causar efeitos nocivos. Mas essas condições devem ser mais complexas do que as especificadas pelo marcador número 7 |
O nível de teste mais alto para proteção IP é IP68, mas os níveis comuns reivindicados ainda são IP54, IP55, IP65, IP66, IP67, IP68, etc.
